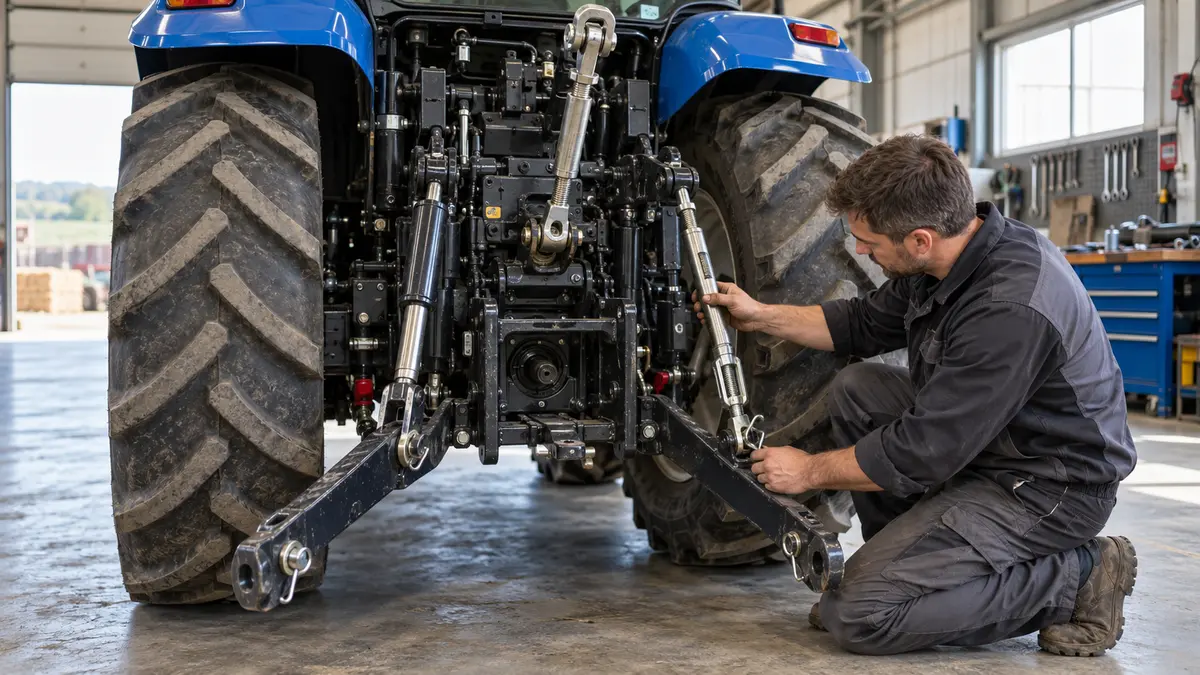

Задняя навеска трактора: как проверить тяги, раскосы, шарниры и крепления

Оглавление

1. Из каких соединений состоит навеска
2. Безопасность осмотра и агрегатирования
3. Где искать износ
4. Тяги, раскосы и ограничители
5. Очистка и смазка
6. Когда нужен ремонт

Из каких соединений состоит навеска

Основные элементы — две нижние тяги, верхняя центральная тяга, раскосы, ограничители бокового перемещения, шарниры, пальцы и фиксаторы. На отдельных машинах используются быстросъёмные захваты и автоматические крюки.

Каждый элемент работает в связке. Например, чрезмерный боковой ход увеличивает ударные нагрузки на пальцы, а разная длина раскосов вызывает перекос орудия и неравномерную глубину.

Безопасность осмотра и агрегатирования

Навесное оборудование опускают на устойчивую площадку, двигатель останавливают, давление в гидросистеме снимают. Находиться под поднятым орудием без механических упоров нельзя. Трактор и агрегат фиксируют от самопроизвольного движения.

При подсоединении никто не должен стоять между движущимся трактором и орудием. Сигналы подаёт один человек, а окончательную установку пальцев выполняют только после остановки.

Где искать износ

Пальцы осматривают на ступенчатый износ, изгиб и трещины. Отверстия не должны быть вытянуты овально, а шарниры — иметь чрезмерный радиальный люфт. Проверяют сварные швы, места перехода сечения и резьбовые участки.

• следы свежего металла указывают на контакт и перекос;
• ржа из соединения может говорить о микроподвижках;
• самопроизвольное вращение регулировки означает неисправную фиксацию;
• погнутый элемент не выправляют под нагрузкой на тракторе;
• фиксаторы заменяют на предусмотренные конструкцией детали.

Тяги, раскосы и ограничители

Перед установкой проверяют свободный ход резьбы, очищают её и смазывают по инструкции. Раскосами выравнивают орудие в поперечной плоскости, центральной тягой задают продольное положение, а ограничителями настраивают допустимое боковое перемещение.

Слишком жёсткая фиксация там, где нужен ход, перегружает раму и крепления. Слишком большой люфт вызывает раскачивание в транспорте. Настройки выбирают по руководству к трактору и орудию.

Очистка и смазка

Грязь с абразивом ускоряет износ шарниров. После мойки точки смазки продувают и подают материал до появления свежей смазки, если это предусмотрено конструкцией. Открытую резьбу защищают тонким слоем подходящего состава.

Закрытые необслуживаемые шарниры не сверлят и не заполняют случайной смазкой. При появлении люфта их заменяют целиком.

Когда нужен ремонт

Трещины, деформация, вытянутые посадки и повреждённая силовая резьба требуют снятия детали. Сварочное восстановление допустимо только по технологии: неправильно выбранный материал и нагрев меняют прочность узла.

После ремонта навеску собирают с подходящими пальцами и фиксаторами, проверяют полный ход без агрегата, затем — с лёгким орудием на безопасной площадке. Тяжёлую работу начинают только после контроля крепежа.

Итог
